Name: YJQ-W5 // M22520/5-01 // Open Frame Crimp Tool
Brand: JR READY
SKU: 0005723
Price: 420 USD
Availability: OutOfStock

Ana Sayfa
Tools / Supplies

Stok Kodu :0005723

YJQ-W5 // M22520/5-01 // Open Frame Crimp Tool

$ 350,00 + KDV

Stok Sayısı :: 0
Model# :: JR READY
Ürün Barkodu :
KDV Hariç :: $ 350,00 + KDV
Fiyatlarımıza KDV dahil değildir
Lütfen güncel stok bilgisi ve fiyat için mail atınız.

Stok Sorunuz !!!

Stok Yok

Telefon ile Sipariş

Teknik Özellikler ve Ürün Parametreleri / Technical Specifications

Özellik (Attribute)	Değer (Value)
Marka / Brand:	JRready
Model / Model:	YJQ-W5 Manual Open Barrel Crimping Tool / Manuel Sıkma Pensesi
Askeri Standart / Mil-Spec:	MIL-C-22520/5-01 (M22520/5-01)
Uyumlu Çene Serisi / Crimp Dies:	M22520/5-** Series Interchangeable Dies / Değiştirilebilir Çeneler
Gövde Malzemesi / Material:	Tool Steel / Mould Steel (Takım ve Kalıp Çeliği)
Mekanizmaları / Features:	Stroke Lock Device - Open Frame / Hassas Vuruş Kilit Sistemi - Açık Çerçeve
Kullanım Ömrü / Service Life:	200,000+ Cycles / Çevrim
Boyutlar / Dimensions:	279 x 62 x 51 mm
Ağırlık / Weight:	625 g
Uygulanabilir Terminaller / Applicable Terminals:	TR: Metal yüksükler, koaksiyel konnektörler, kontak gövdeleri, ek birleşim gövdeleri ve kablo klemens blokları EN: Ferrules, coaxial connectors, contacts, coalitions, and wire terminal blocks
Paket İçeriği / Package Includes:	TR: 1x YJQ-W5 Pense, 1x HX3-82 Çene Çıkarma Aparatı EN: 1x YJQ-W5 Crimper, 1x HX3-82 Die Removal Tool

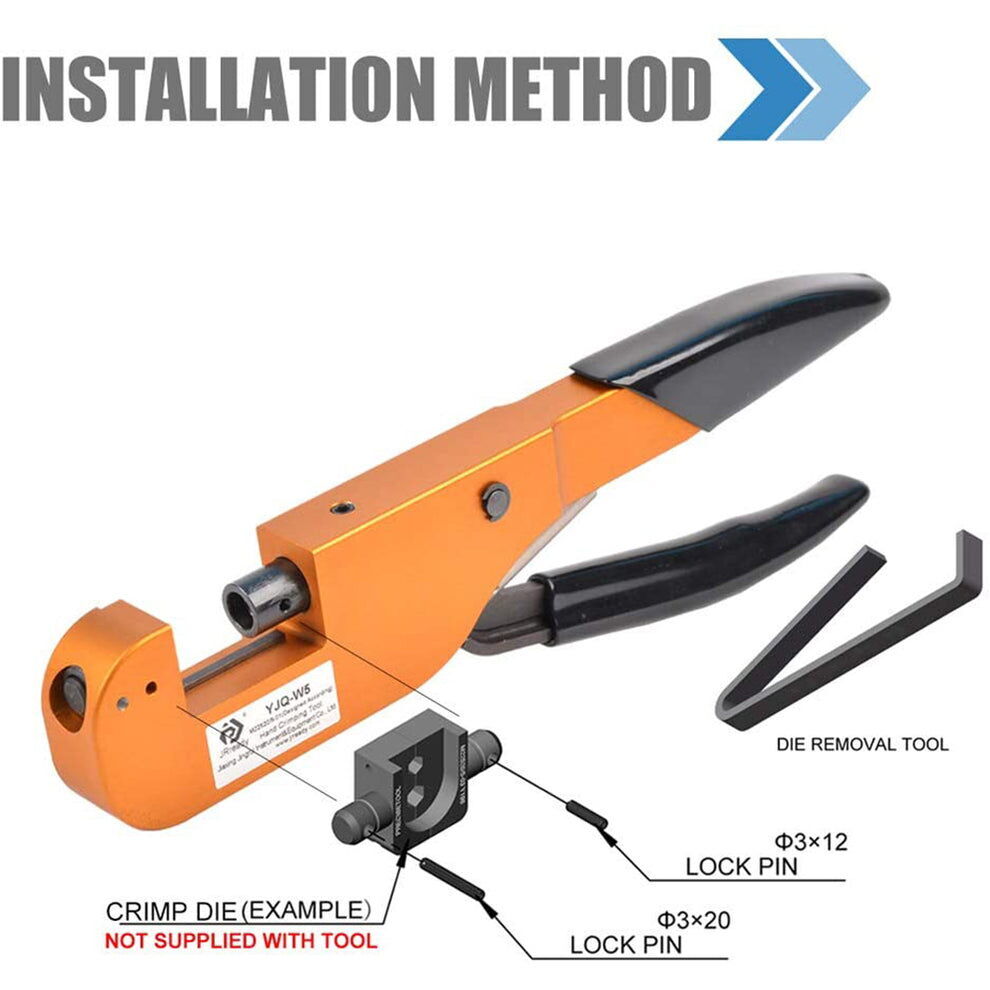

Çene Montajı ve Değişimi / Die Installation & Removal

Adım / Operation	Açıklama / Instructions
Çene Montajı / Installation:	TR: Çene yarılarındaki ray kanallarını sıkma aletindeki ray ile hizalayın ve çene milini deliklere itin; çeneler yerine oturacaktır. Kolu kapatarak tam oturduğundan emin olun. EN: Align die rail slots in die halves with the rail in the crimp tool and push shank of dies into holes. Dies will snap into place. Close tool handle to make sure dies are properly seated.
Çene Sökümü / Removal:	TR: Alet kolu açıkken HX3-82 sökme aparatını çene tutucuya dayayın; çene serbest kalacaktır. Kolu kapatıp aparatı çene ile gövde arasında kaydırın, kolu hızlıca çekerek açın. (HX3-82 yoksa ~3/16" çapında ve 1-3/4" uzunluğunda bir çubuk kullanılabilir). EN: With the crimp tool handle open, place die removal tool against end hammer. The die will be released. Close handle and slide removal tool between die and tool body, then pull handle open with a snap action. (If unavailable, a rod approx. 3/16" diameter x 1-3/4" long may be used).
Pim Sabitleme / Die Combination:	TR: Çeneyi monte ettikten sonra kilit pimi delik içine sıfır olana kadar itin. Uzun kilit pimi gövdeye, kısa kilit pimi ise itme çubuğuna takılır. EN: After installing the die, force locking pin into hole until flush. The long locking pin is inserted into tool frame and short locking pin is inserted into push rod.

Ürün Açıklaması / Product Overview:
TR: JRready YJQ-W5, MIL-C-22520/5-01 askeri standartlarına tam uyumlu profesyonel açık varil ve koaksiyel sıkma pensesidir. Özel vuruş kilit mekanizması (stroke lock device) ile her krimp işleminde yüksek kalite ve 200.000'den fazla kullanım ömrü vaat eder. M22520/5-** serisi tüm değiştirilebilir çenelerle kullanılabilir. Paket içerisinde HX3-82 çene sökme aparatı yer almaktadır.

EN: Designed according to military specification MIL-C-22520/5-01, the JRready YJQ-W5 open barrel crimping tool features a stroke lock device ensuring high crimp reliability across 200,000+ cycles. Compatible with M22520/5-** series crimp dies for coaxial connectors, ferrules, contacts, and wire terminal blocks. Furnished with the HX3-82 die removal tool.

Y102-P // M22520/5-55

Y109P // M22520/5-29

Y110P // M22520/5-25

Y136-P // M22520/5-33

Y137-P // M22520/5-35

Y138-P // M22520/5-37

Y142-P // M22520/5-19

Y143-P // M22520/5-45

Y151-P // M22520/5-27

Y178-P // M22520/5-61

Y196-P // M22520/5-03

Y197-P // M22520/5-05
